Machine de découpe laser de plaque de tuyau en acier inoxydable à fibre carrée

Machine de découpe laser de plaque de tuyau en acier inoxydable à fibre carrée YD

En plus de couper efficacement toutes sortes de plaques métalliques,  le processus de coupe des tuyaux métalliques est également très rapide.

La conception à poignée fixe de cette machine tout-en-un à plaque et tube laser peut réaliser le réglage rapide de différents tuyaux, Afin de fabriquer des produits de haute précision.


  Contact maintenant
Détails du produit

Machine de découpe laser de plaque de tuyau en acier inoxydable à fibre carrée YD

machine de découpe laser de tube, machine de découpe laser à fibre de tube carré, machine de découpe laser de plaque de tuyau en acier inoxydable

Présentation du produit:

La machine-outil tout-en-un pour plaques et tubes laser est équipée de différentes pinces professionnelles et de raccords de tuyaux de différentes formes et tailles pouvant être traités avec précision.

La découpe de tubes au laser est une efficacité de production avec une technologie élevée, puissante et flexible, l'opérateur peut modifier le schéma de conception sans l'affecter.

L'ensemble du processus de production du produit ;

Le plus grand avantage est que les utilisateurs finaux peuvent contrôler la production de la version courte ou de la version moyenne sans créer un grand nombre de modèles afin que vous puissiez répondre plus rapidement aux besoins des clients, ce qui ne nécessite pas de coulée de modèle.

Dans l'industrie de transformation des métaux, la machine de découpe laser intégrée au tube de plaque est de plus en plus largement utilisée.

De nombreux fabricants de transformation des métaux ont à la fois besoin de traiter des plaques métalliques et des tuyaux métalliques.

La machine de découpe laser intégrée au tube de plaque est naturellement le premier choix, ce qui peut répondre aux besoins de traitement des clients. Elle peut également réduire les coûts d'achat d'équipement et utiliser une machine à des fins multiples.

Le corps principal de la machine tout-en-un pour plaque laser et tube adopte le processus de lit de soudage, qui a une résistance mécanique élevée, un cycle de production relativement court, une production facile à organiser et une sensibilité thermique plus faible.

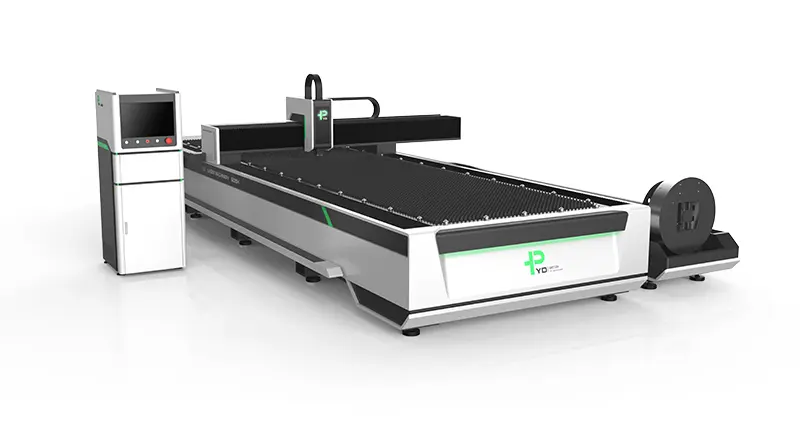

Laser Plate And Tube All-in-one Machine


Technologie avancée

La base de données de processus de coupe unique peut effectuer différentes coupes intelligentes pour différents matériaux, optimiser la surface de coupe, couper une plus large gamme de matériaux, une vitesse plus rapide, une meilleure qualité et un coût inférieur, et peut être appliquée à la couverture complète de la faible puissance à la haute -laser de puissance.

La tête laser peut automatiquement éviter les obstacles. La tête laser peut effectuer une réponse dynamique élevée, prédire les obstacles à l'avance et protéger au maximum la tête laser.

La poutre en fonte d'aluminium est rapide. L'alliage d'aluminium a les caractéristiques métalliques d'un poids léger et d'une forte rigidité, ce qui est propice à un mouvement à grande vitesse dans le processus d'usinage, et une grande flexibilité est propice à la découpe à grande vitesse de divers graphiques sur la base d'une haute précision.

Laser Plate And Tube All-in-one Machine

Spécification de produit:


Modèle CM
Zone de traitement des travaux 3050mm*1530mm 4000mm*2000mm 6100mm*2500mm 8100mm*2500mm
Puissance des sources laser 1000/2000/3000/4000/6000W
Précision de positionnement ±0.03mm
Vitesse simultanée XY 100 m/min
  Tube maximal
Longueur de traitement
3000mm           |   ||| 6000mm           | ||| 9000mm
Forme de la section transversale du tube Tube rond, tube carré, tube rectangulaire, tube ovale, ob-rond
Tube, acier à angle en L, acier à profilé en C et autres types de tuyaux
Gamme de tailles de tubes Tube rond : Φ10-Φ230 mm Tube carré : □10-□160 mm
Tube ovale : 170 mm≥ longueur latérale ≥20 mm,
Diamètre extérieur≤230mm


Emballage:


Laser Plate And Tube All-in-one Machine


Laser Plate And Tube All-in-one Machine


Notre groupe:

Yida Laser se concentre sur l'industrie de la découpe laser à fibre depuis 2010 pour la découpe du métal , est situé à Zichuan, l'une des 100 principales zones industrielles de Chine.

 Le dispositif de réduction laser guidé par "une efficacité excessive, des performances globales excessives et une précision excessive" est largement utilisé dans  gadget mécanique, gadget électrique, panneaux de marketing et de marketing, production de tôles d'acier, pièces de précision, produits virtuels, cadeaux artisanaux, fabrication de matériel, composants numériques automobile, acier, construction navale, machines, aérospatiale, protection nationale et transport ferroviaire.

Yida laser se spécialise dans les machines de réduction laser de grande, moyenne et petite taille. Suivant de près la frontière mondiale et en étroite coopération avec des fournisseurs d'assistance laser de renommée mondiale, notamment les États-Unis, le Japon, l'Allemagne, la Suisse et le Royaume-Uni, le gadget laser évolué a un taux de conversion photoélectrique excessif, un faisceau droit très satisfaisant et solide performance globale.

En particulier, le dispositif de réduction laser à solide occupe un rôle principal en Asie en termes de réduction d'épaisseur et de réduction de vitesse.


Notre usine :

Laser Plate And Tube All-in-one Machine


Certificats :


Laser Plate And Tube All-in-one Machine


Nous contacter:

Machine-outil Cie., Ltd de Jinan Yida

Adresse : Salle J1 304, immeuble de bureaux de haute technologie Wanda, région de Jinan, zone pilote de libre-échange du Shandong, Chine

Tél: 8653182899697

Courriel : yd@yd-laser.com

Liste des fonctions et des paramètres
●configuration standard,        ||| ○Configuration facultative,
×Aucune configuration requise
C6M C4M C3M

Article

Sous-élément

paramètre de base

Zone de travail
6100mm*1524mm 4000mm*1524mm 3050mm*1530mm

Max. vitesse de liaison
91m/min 91m/min 91m/min

Gamme de taille de tube
Tube rond     Φ20-Φ230mm
Tube carré    □20 - □160mm
Tube rectangulaire:
170mm≥Longueur latérale≥20mm,
Diamètre du cercle circonscrit≤230mm
Tube rond     Φ20-Φ230mm
Tube carré    □20 - □160mm
Tube rectangulaire:
170mm≥Longueur latérale≥20mm,
Diamètre du cercle circonscrit≤230mm
Tube rond     Φ20-Φ230mm
Tube carré    □20 - □160mm
Tube rectangulaire:
170mm≥Longueur latérale≥20mm,
Diamètre du cercle circonscrit≤230mm

Charge maximale du mandrin
100kg   16kg/m 100kg   16kg/m 100kg   16kg/m

Système optique

Source laser

MAX/IPG

MAX/IPG

MAX/IPG

tête laser

Balbuzard

Balbuzard

Balbuzard

Système mécanique

Lit de machine

Plaque de type tenon et mortaise soudée lit segmenté

Plaque de type tenon et mortaise soudée lit segmenté

Plaque de type tenon et mortaise soudée lit segmenté

Types d'entraînement de mandrin

Mandrin pneumatique

Mandrin pneumatique

Mandrin pneumatique

Max. longueur de tube

La longueur maximale du tube C-M3/6 est de 3 m ou 6 m

La longueur maximale du tube C-M3/6 est de 3 m ou 6 m

La longueur maximale du tube C-M3/6 est de 3 m ou 6 m

Axe X 、 Axe Y 、 Axe Z Servomoteur et pilote

  Japon Fuji/France Schneider

  Japon Fuji/France Schneider

  Japon Fuji/France Schneider

Rails linéaires

Fabriqué en Taïwan

Fabriqué en Taïwan

Fabriqué en Taïwan

Étagère

Fabriqué en Taïwan

Fabriqué en Taïwan

Fabriqué en Taïwan

Système électrique


Système de contrôle
FSCUT FSCUT FSCUT

Vanne gaz proportionnelle

  Japon SMC/Allemagne AVENTICS

  Japon SMC/Allemagne AVENTICS

  Japon SMC/Allemagne AVENTICS

O
2   Vanne de contrôle du gaz de coupe

Japon SMC

Japon SMC

Japon SMC

N
2   Vanne de contrôle du gaz de coupe

Japon SMC

Japon SMC

Japon SMC

Alarme intelligente

Formats de fichiers acceptables, découpe de feuilles
Fichier G, DXF, DWG, PLT, ENG
Fichier G, DXF, DWG, PLT, ENG
Fichier G, DXF, DWG, PLT, ENG
Fichier G, DXF, DWG, PLT, ENG
Fichier G, DXF, DWG, PLT, ENG
Fichier G, DXF, DWG, PLT, ENG

Formats de fichiers acceptables, coupe de tuyaux/tubes
IGS IGS IGS
